Пример монтажа секционных ворот в гараж Doorhan

Монтаж секционных автоматических ворот RSD02


Цена на монтаж ворот: от 5000 руб.
Цены на секционные ворота
Новосибирск (383) 277-22-94

*Примечание: Данный пример дает общее представление.
Подробные инструкции см. в Руководстве по монтажу секционных ворот RSD02
.

Описание объекта работ:
Гараж со стенами из пенобетона и деревянным потолком. Проем под установку ворот шириной 3 700 мм и высотой 2 200 мм усилен сварной рамой из металлического уголка. Притолока гаража стандартная - высотой 450 мм. Вид гаража до начала монтажа ворот:

Проем ворот - гараж

Выбор подходящего вида ворот:
С учетом требований заказчика и характеристик гаража были выбраны ворота серии RSD02 с торсионным механизмом производства Doorhan. Они оптимально подходят при размере проема более 3 метров, когда вес полотна ворот составляет около 100 кг.

Поэтапное описание монтажа секционных ворот:

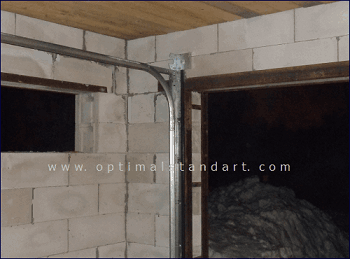

В первую очередь устанавливаются направляющие ворот и боковая опора вала. В данном случае высота притолоки 450 мм позволяет установить направляющие с использованием стандартного подъема. Так выглядят после установки левые направляющие (вертикальная и горизонтальная) и боковая опора вала над ними:

Направляющие секционных ворот

После этого устанавливается задняя перемычка-ограничитель хода ворот и крепление к потолку:

Перемычка секционных ворот

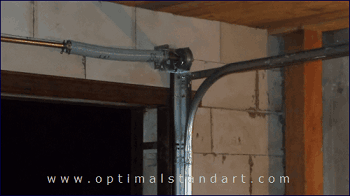

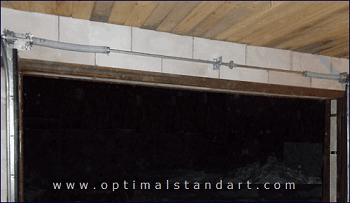

Монтируется вал торсионного механизма с барабанами, пружинами и устройствами защиты от обрыва пружины:

Вал торсионного механизма ворот

Вал торсионного механизма секционных ворот

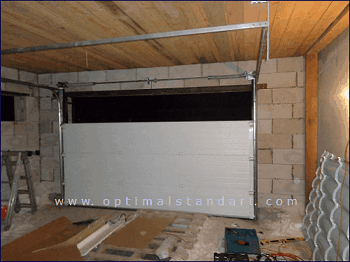

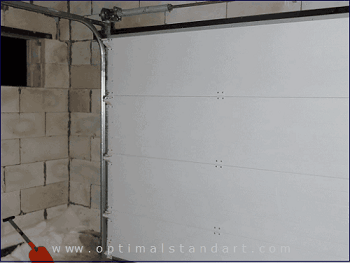

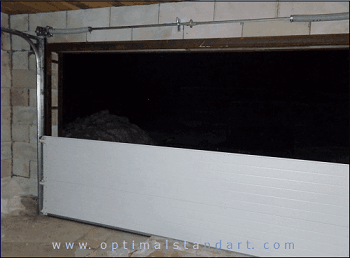

Поочередно устанавливаются секции полотна ворот с закреплением боковых, промежуточных шарниров и роликов:

Секции секционных ворот

Полотно секционных ворот

Полотно секционных ворот

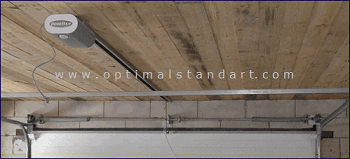

Наконец, для автоматизации ворот установлен потолочный привод DoorHan SE-750KIT:

Привод ворота гаража

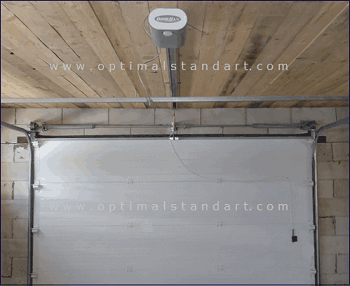

Вид ворот в гараже после окончания монтажа:

Привод ворота гаража

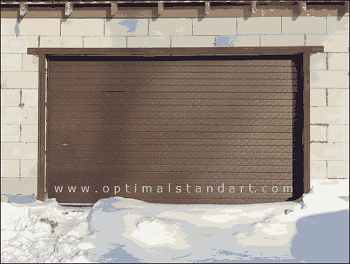

Автоматические секционные ворота гаража после окончания монтажа:

Секционные ворота гаража
